多數終端用戶容易把液氮低溫系統等同于單一液氮儲存罐，這也是低溫項目調試不順、系統能耗偏高、自控報警頻發的主要原因。完整的商用、科研液氮低溫系統，是一套集成低溫儲液、介質輸送、壓力調控、液位監測、安全泄放、終端保溫的閉環成套低溫設備，整套系統遵循低溫?zé)崃W(xué)換熱邏輯，適配生物樣本庫、工業深冷加工、實驗室超低溫試驗三大主流場景。

結合低溫行業工程落地標準，成套液氮低溫系統可劃分為六大立又聯動的核心模塊，各模塊工況互相制約，任意部件故障都會造成整套系統停機失效。

：低溫儲液主體模塊。系統基礎儲能單元，以真空絕熱液氮罐/立式低溫儲液槽為核心設備，承擔液氮介質儲存、靜態保溫功能。依靠雙層高真空多層絕熱結構阻斷外部熱傳導，穩定存儲-196℃液態氮?dú)?也是整套系統冷源載體，罐體絕熱性能直接決定系統基礎損耗，是系統能耗管控的核心設備。分為固定式大儲量儲液系統和移動式小型低溫儲液子系統，按需匹配工程補液流量。

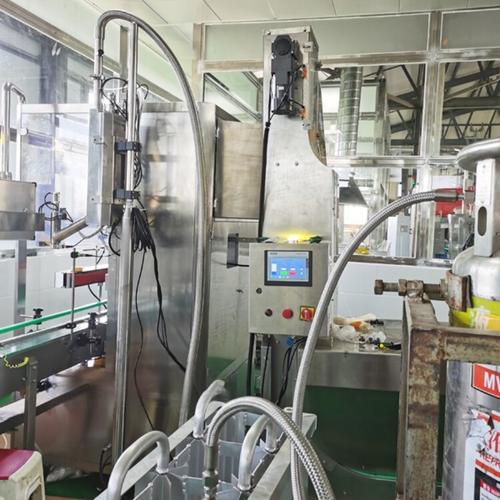

第二：增壓輸送介質模塊。成套自動化系統必備單元，包含自增壓調壓閥、低溫輸送管路、低溫截止閥、真空絕熱輸送管道。單純依靠重力無法完成遠距離、高層位液氮輸送，該模塊通過罐體自增壓產生微正壓，驅動液氮沿密閉管路平穩輸送至終端凍存設備、深冷工位;所有管路采用真空夾套絕熱管材，避免輸送過程中液氮汽化損耗、管路外壁結霜滴水。

第三：智能監測自控模塊。現代標準化低溫系統核心管控單元，集成低溫液位傳感器、壓力變送器、溫度采集模塊、PLC控制柜、聲光報警裝置。實時采集罐內液位、系統管路壓力、終端工位環境溫度四大核心數據;自動執行高低液位啟停、超壓聯鎖、斷流保護動作，替代人工巡檢管控，避免人為操作失誤引發系統異常。

第四：安全泄放保護模塊。整套低溫系統安全兜底單元，包含主副安全閥、泄放管路、防爆泄壓終端、阻火器。液氮受熱持續汽化會導致密閉系統內部壓力線性升高，該模塊負責分泄壓：常規壓力小幅波動通過輔助泄壓閥排氣;壓力超標主安全閥起跳泄放氮?dú)?，防止管路、?chǔ)液設備超壓破損，滿足安監低溫壓力容器核查標準。

第五：終端低溫執行模塊。系統做功終端，根據場景區分設備類型：生物場景為多層樣本凍存架、氣相低溫培養工位;工業場景為深冷定型工裝、低溫試驗腔體;科研場景為超低溫反應腔體。負責利用液氮汽化冷量，維持終端工位恒定低溫環境，完成樣本保存或工業深冷加工。

第六：尾氣回收與通風模塊。容易被工程忽略的配套單元，收集管路泄壓、工位換熱產生的常溫氮?dú)猓信懦鲎鳂I(yè)區域;防止密閉空間氮?dú)飧患?、氧含量下降，?guī)避人員窒息安全風險。

液氮低溫系統運行短板往往不在主罐體，而是閥門、監測儀表、絕熱管路等輔配組件。工程搭建階段優先保證各模塊參數匹配，而非單一放大儲液罐規格;成套系統聯動調試，才能把系統液氮損耗控制在行業正常區間，保障長期穩定運行。

---
