氦氣是稀缺戰略性惰性稀有氣體，憑借極低沸點、超高導熱性、化學惰性穩定等特性，深度賦能航空航天、半導體制造、低溫超導、精密檢測、新能源等高端工業領域。工業場景中的粗氦氣源多為天然氣副產、工業混合氣、檢漏回收尾氣等，初始純度參差不齊，混有大量氮氣、水汽、雜質氣體，無法直接投入高端使用。氦氣深冷提純系統是針對氦氮混合氣精制的專用成套裝備，核心依托液氮低溫換熱原理，利用氦氣與氮氣的沸點差值實現精準分離，可穩定完成粗氦到高純氦的提純作業。本文結合工業專用深冷凈化裝置設備參數、結構組成、操作邏輯、故障運維及安全規范，全方位詳解氦氣深冷提純系統的設備體系與核心技術。
一、氦氣深冷提純系統工作原理
氦氣深冷提純系統核心采用低溫相變分離原理，依托氮氣與氦氣極致的沸點差異實現雜質剝離。氮氣液化溫度為-196℃，而氦氣液化溫度低至-268.9℃，二者相變溫度差距極大。設備以液氮為冷卻介質，在高壓工況下對氦氮混合氣進行低溫換熱處理，混合氣中的氮氣在液氮溫區換熱管組內快速液化，自然沉降流入液氮收集腔，未發生液化的氦氣保持氣態，從收集腔頂部出口導出并歸集儲存，以此實現氦氣的高效提純富集，全程為物理分離工藝，無化學反應、無氣源二次污染。
整套系統采用模塊化設計，集成低溫換熱、液位智能控制、自動補液排液、數據監測存儲、故障自檢等功能，具備自動化程度高、提純穩定性強、運維便捷的特點，適配工業中小規模粗氦精制、氦氣回收提純場景。
二、設備核心技術參數
本文依托工業標準化氣體深冷凈化裝置，梳理設備核心額定參數，為設備選型、工況調試、現場運維提供精準依據，具體參數如下：
-
冷卻介質：工業液氮
-
液位控制范圍：收集腔0～300mm，液氮容器0～1000mm
-
設備主體尺寸：直徑900mm×高度1719mm
-
控制方式：全智能化觸控自動控制，支持手動干預調試
-
配電規格：220V/50Hz工頻交流電
-
整機額定功耗：≤1KW，低能耗運行
-
進氣壓力要求：液氮補給罐輸出壓力≤0.8MPa

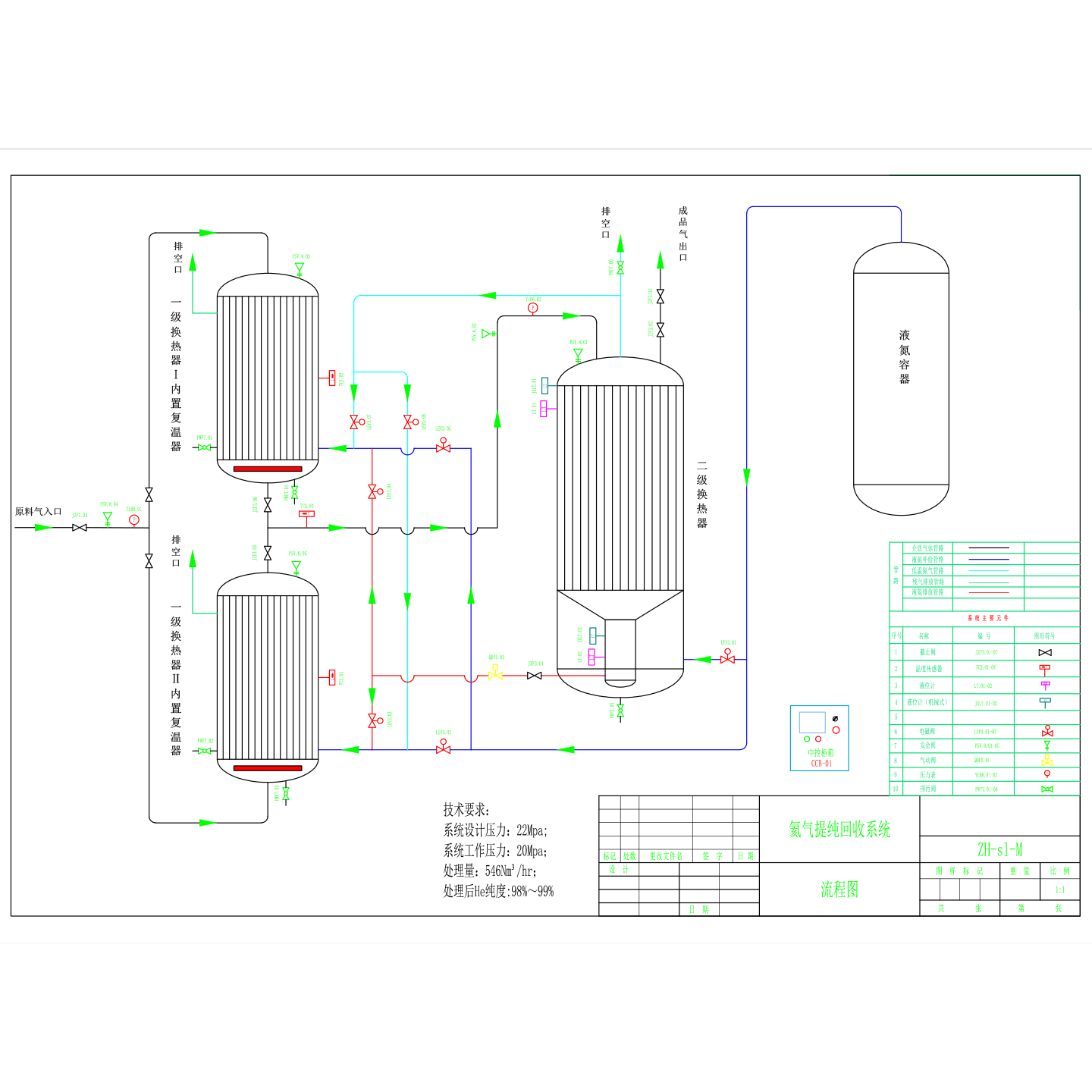

三、整套系統核心設備組成
氦氣深冷提純凈化系統由主機設備、低溫儲供設備、電控系統、管路閥組、監測模塊五大核心部分組成，各模塊協同工作，構成完整的提純閉環，具體設備明細如下：
1. 深冷凈化主機
主機為系統核心提純設備，集成低溫換熱管組、高壓液化腔、液氮收集腔、設備殼體一體化結構，是實現氮氦分離的核心載體。換熱管組負責混合氣低溫冷卻相變，高壓腔為氣體液化提純提供壓力工況，收集腔用于歸集液化后的液氮雜質，分離后的高純氦氣通過頂部專屬出口輸送至儲氣設備。主機整體結構緊湊、密封性強，可有效杜絕低溫介質泄漏、冷量損耗問題，保障提純效率與作業安全性。
2. 液氮補給與儲集設備
包含液氮補給罐與設備內置液氮容器，為整套深冷系統持續提供低溫冷源。液氮補給罐通過專用輸送軟管與主機對接，為設備內置液氮容器補液；內置液氮容器配套高精度液位監測模塊，可實時反饋低溫介質存量，配合電控系統實現自動補液，穩定維持設備低溫提純工況，是保障系統連續運行的基礎設備。
3. 智能電控與觸控系統
核心由控制柜、觸控顯示屏、PLC控制模塊、電磁閥組組成，為設備提供全流程智能管控。系統集成五大操作模塊：初始畫面、實時監控畫面、系統參數設置、歷史曲線查詢、數據導出模塊，可實現設備啟停、液位自控、閥組聯動、數據記錄、參數調試全自動化操作，無需人工高頻干預。所有電氣部件具備防雷、防漏電保護能力，適配工業復雜工況。
4. 管路與電磁閥組
包含混合氣輸送管路、液氮輸液管路、進氣閥、進液閥、排液閥等組件。所有管路接頭采用密封式設計，杜絕液氮跑冒滴漏；電磁閥組為核心執行部件，受PLC系統精準控制，可根據液位參數自動完成補液、排液動作，支持點噴式啟停調節，保障液位穩定在設定區間，避免工況波動影響提純精度。
5. 高精度監測模塊
搭載液位傳感器、溫度傳感器、運行狀態檢測器，可實時采集液氮容器低壓腔液位、高壓腔液化液位、系統溫度、電磁閥運行狀態、設備運行時長等核心數據，實時上傳至觸控屏幕，實現工況可視化監測，同時自動存儲運行數據，支持后期查詢與導出分析。
四、設備安裝與調試規范
氦氣深冷凈化裝置的規范安裝是設備穩定運行、規避安全風險的關鍵，需嚴格按照管路連接、電氣接線、工況調試標準執行，具體安裝流程如下：
1. 管路對接安裝
使用專用輸送軟管，分別對接液氮容器底部進液閥、頂部樣氣閥接頭，同時完成混合氣輸送管路連接。安裝時必須擰緊所有管路接頭，全程杜絕液氮跑、冒、漏、滴現象；嚴格控制液氮補給罐輸出壓力，確保壓力≤0.8MPa，避免高壓沖擊損壞設備內部構件。設備作業環境需保持開窗通風，保證空氣對流，防止氮氣集聚導致室內缺氧，引發人身安全隱患。
2. 電氣接線安裝
設備控制柜側邊設置專用電源輸入線纜，必須采用2.5mm2銅芯線作為接地保護線，與大地可靠連接，嚴禁省略接地裝置。無專用觸保器的工況下，需單獨搭建符合電力規范的接地裝置；雷電多發區域必須加裝防雷保護設施，避免雷擊損壞電控、傳感精密元器件，杜絕觸電、設備燒毀故障。設備接入220V/50Hz工頻電源，接線完成后需核查線路絕緣性，確認無短路、漏電隱患后方可通電。
3. 開機調試要點
設備通電開機后自動進入初始畫面，可自由切換各功能模塊。調試需完成核心參數設定：低壓腔液位建議設定920mm，控制精度30mm；高壓腔液位建議設定230mm，控制精度30mm；按需調節進液閥、排液閥點噴啟停時長，確保液位可自動穩定在目標區間，調試完成后保存參數，設備即可進入自動運行狀態。
五、核心控制系統操作詳解
設備智能控制系統采用模塊化觸控設計，操作簡潔、功能全面，覆蓋工況監控、參數調試、數據追溯全流程，各核心模塊功能如下：
1. 實時監控模塊
實時展示設備核心運行數據，包含低壓腔液氮液位、高壓腔液化液位、系統累計運行時間，同時實時反饋進液閥、排液閥等所有電磁閥的工作狀態。設備待機狀態下，可手動控制閥門啟停；設備自動運行時，手動操作鎖定，全程由系統智能調控，避免人工誤操作。
2. 系統參數設置模塊
支持自定義高低壓腔液位目標值、控制精度、閥門點噴啟停時長等核心參數。系統采用點噴式自適應補液排液邏輯：當液位低于設定下限值時，電磁閥持續開啟工作；液位接近目標值時，切換為“開啟-關閉”循環點噴模式，緩慢調節液位，精準將液位穩定在設定區間，有效避免液位大幅波動，保障提純工況恒定。
3. 歷史曲線與數據導出模塊
系統自動存儲設備運行過程中的液位、溫度等核心數據，可通過歷史曲線功能，多維度查詢不同時段的工況變化，支持分頁、定點、區間查詢，直觀展示設備運行狀態趨勢。如需數據留存分析，可將U盤插入設備觸控屏USB接口，選定起止時間區間，一鍵導出數據，導出文件可通過EXCEL軟件打開編輯，滿足生產追溯、工藝優化需求。
六、常見故障與標準化處理方案
結合設備運行工況，整理高頻故障現象、成因及標準化解決方法，適配日常運維排查需求，快速恢復設備正常運行：
|
故障現象
|
故障核心原因
|
標準化處理方法
|
|
盤管組氮氣無法液化，提純失效
|
液氮容器液位過低，冷源不足
|
檢查液氮補給罐存量與管路通暢性，及時補充液氮，核查補液系統工況，確保冷源供應充足
|
|
電磁閥無動作、無法啟停
|
電磁閥線圈燒毀、線路故障
|
斷電后檢測線圈完整性，損壞后直接更換同規格電磁閥線圈，核查線路連接狀態
|
|
液位顯示異常、數據失真
|
液位傳感器損壞、信號傳輸異常
|
校準傳感器信號，傳感器損壞后及時更換全新高精度液位傳感器，恢復數據監測精度
|
七、設備安全操作與運維規范
1. 安全操作準則
設備運行期間必須安排專人值守，全程監控設備工況；作業環境保持門窗敞開、空氣對流，防止氮氣集聚缺氧；嚴禁設備管路、接口帶壓拆卸，杜絕液氮泄漏濺射傷人；設備停機后，必須第一時間關閉液氮容器出液閥門、切斷設備總電源。設備安裝使用環境需遠離熱源、易燃易爆品、腐蝕性氣體、強磁場及粉塵油污區域，避免環境因素干擾設備運行、引發安全事故。
2. 日常運維要點
日常運維需定期檢查管路密封性，杜絕低溫介質泄漏；定期校準液位、溫度傳感器，保障監測數據精準；定期測試電磁閥動作靈敏度，避免閥門卡滯、失效；保持電控柜干燥潔凈，防止粉塵堆積影響電氣元件工作。長期停機需排空設備殘留介質，做好防塵防潮防護。
3. 售后服務與保修規范
設備原廠標準保修期為一年，用戶嚴格按照說明書規范使用、維護的前提下，設備出現質量問題可免費維修、更換配件；保修期過后僅收取材料費與上門服務費。廠家提供30分鐘售后響應、5天內現場服務、每周定期回訪服務，同時支持系統軟件終身升級，每年可提供一次設備年檢服務，全方位保障設備長期穩定運行。同時明確非保修范圍：私自拆卸改裝設備、不可抗力損壞、電壓異常、運輸使用不當、違規操作造成的設備故障，均不納入免費保修范疇。
八、設備應用優勢與行業價值
該款氦氣深冷凈化裝置專為中小規模氦氮混合氣提純設計，相比傳統大型深冷提純設備，具備低功耗、智能化、易運維、安全性高的核心優勢。整機功耗低于1KW，節能效果顯著；全自動化液位控制與工況監測，大幅降低人工運維成本；模塊化結構設計，安裝便捷、占地面積??；依托精準的低溫相變分離技術，可穩定提升粗氦純度，滿足工業檢測、通用制造等場景的高純氦使用需求。
在國內稀有氣體自主化供應的行業背景下，中小型智能化深冷提純設備可有效解決工業廢舊氦氣、混合氣回收利用率低的問題，降低企業用氣成本，助力氦氣資源循環利用，具備極高的工業實用價值與推廣意義。
氦氣深冷提純系統是一套集低溫相變分離、智能自動控制、實時工況監測、安全防護于一體的專用精密提純裝備，依托成熟的液氮低溫換熱技術，精準利用氮氦物性差異實現高效分離。整套設備結構精簡、參數穩定、操作便捷、運維成本低，適配工業中小型粗氦精制、氦氣回收再生場景。嚴格遵循設備安裝規范、操作流程及運維標準，可有效保障設備長期穩定運行，持續提升氦氣提純效率與成品品質，為工業氦氣循環利用、稀有氣體降本增效提供可靠的設備技術支撐。
