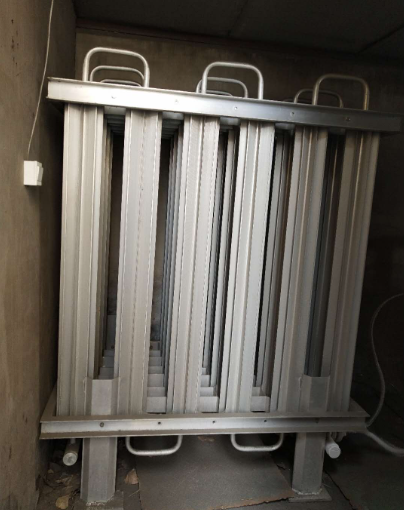

液氮汽化器是將液態氮（-196℃）轉化為常溫氮?dú)獾闹匾O(shè)備，在化工、電子、食品保鮮、油田作業等領域應用廣。很多人在選型或使用過程中關心的問題之一，就是這一設備“壓力到底能達到多少”。事實上，汽化器的出口壓力并不是一個固定值，而是由系統設計、下游需求和規范標準共同決定，可實現的范圍從不足1 MPa到接近70 MPa，跨度非常大。
要理解汽化器壓力的來源，首先要明白一個基本原理：液氮汽化器本身是一個換熱裝置，它的任務是把深冷液體安全加熱為氣體，并不主動“產生”壓力。壓力實際上來自上游的液氮供應系統——液氮儲罐的自增壓，或?qū)ｉT配置的低溫液體泵。汽化器只是在承壓的條件下完成熱交換過程。因此，汽化器能夠承受和輸出的壓力等，首先取決于其設計耐壓和配套調壓系統的設定。
根據現行標準和行業實踐，液氮汽化器按壓力可大致分為三個典型區間：
低壓段（≤1.6 MPa）：多見于實驗窒、小型生產線或普通用氣終端，由液氮杜瓦瓶或小型儲罐的自增壓系統直接供液。儲罐自帶增壓汽化器將液氮強制壓出，壓力穩定在0.2–0.8 MPa左右，配套的終端汽化器設計壓力通常為1.6 MPa。這個壓力足以滿足吹掃、惰性保護、低溫冷卻等多數常規場景。
中壓段（1.6–4.0 MPa）：常見于需要較長管網輸送或有一定流量、壓力要求的工廠集中供氣系統。此時液氮儲罐的增壓壓力會設定到1.5–2.5 MPa，管網末端的汽化器出口則通過調壓站向下游供應穩定氣壓。汽化器高允許工作壓力多設計在4.0 MPa，常用出口壓力點有1.6 MPa、2.5 MPa和3.0 MPa。
高壓乃至超高壓段（4.0–70 MPa）：這主要出現在油田氮?dú)庠霎a(chǎn)、氣舉采油、管道打壓、高壓氣密封檢測等工業應用。單靠儲罐的自增壓已經無法滿足要求，必須在液氮儲罐與高壓汽化器之間加入低溫液體泵，將液氮加壓至所需數值，再送入高壓汽化器中氣化。此時，汽化器的耐壓等可以達到15 MPa、35 MPa，甚至在連續管氮?dú)庾鳂I(yè)中突破70 MPa（約10000 psi）。高壓汽化器多采用不銹鋼盤管外加翅片結構，保證在高壓下仍具有足夠的換熱面積和機械強度。這一層下，出口溫度的穩定和防結冰措施也變得異常關鍵。
需要特別注意的是，汽化器所標注的“高壓力”并不等于日常運行壓力。實際出口工作壓力由調壓閥組和背壓決定，受控在一個安全且適合工藝的范圍內。同時，每一臺汽化器都會配備安全閥，其整定壓力常設定為設計壓力的1.0–1.1倍（且不高于容器的高允許工作壓力），一旦超壓就自動泄放，從本質上防止物理爆炸。
在安全層面，還應當杜絕一類危險操作：為了追求高壓力而將汽化器出口關閉、迫使液氮在有限容積內劇烈汽化。低溫液體體積膨脹比高達約700倍，若密閉空間內缺乏充分泄壓路徑，壓力會瞬間飆升，引發設備損壞甚至嚴重安全事故。所以，任何汽化器都必須在出口管道暢通、調壓安全閥功能正常的前提下運行，高壓系統還必須配設超壓聯鎖和緊急切斷裝置。
簡而言之，液氮汽化器“能到多高壓力”沒有單一答案，它從常規的幾公斤到油井作業的上萬磅壓力都能覆蓋，關鍵取決于供液方式、設備耐壓等和系統調壓設計。選擇時只需牢牢抓住三點：下游需要的壓力和流量，液氮儲罐與低溫泵的供壓能力，以及汽化器本體、管道和閥件的設計參數。把這三點匹配得當，液氮汽化器就能在各自壓力區間內穩定、安全地運行，為整個工藝流程提供持續可靠的氣源。
